16 读码与 OCR 一维码二维码字符识别#

一句话总结

HALCON 里读码是三条互不相干的链路，但套路完全一样 —— 建句柄 → 找 → 取结果（字符串 + 区域）→ 释放句柄：

	一维条码	二维码 / Data Matrix	文字 OCR
① 建模型	`create_bar_code_model`	`create_data_code_2d_model`	`create_text_model_reader`
② 执行	`find_bar_code`	`find_data_code_2d`	`find_text`
③ 取串	第 5 个输出 `DecodedDataStrings`	第 7 个输出 `DecodedDataStrings`	`get_text_result (…, 'class', …)`
④ 取区域	`SymbolRegions`（Region）/ `get_bar_code_object`	`SymbolXLDs`（XLD）	`get_text_object (…, 'all_lines')`
⑤ 释放	`clear_bar_code_model`	`clear_data_code_2d_model`	`clear_text_model` / `clear_text_result`

源文件（本轮新增）： - note/读码与OCR/01END.hdev、01End13.hdev、02条码信息.hdev、03获取条码区域.hdev、04QR码识别.hdev、05中文读取.hdev、06降噪读码.hdev - note/读码与OCR/06字符识别.hdev（OCR） - 另见 note/测量/my/OCR识别.hdev、note/测量/my/二维码.hdev（老师素材里这两个被归在了测量目录下）

素材： note/读码与OCR/End13/*.png（15 张 EAN-13）、qrcode/*.png（9 张工件上的 QR）、QR码.jpg、点码图片/image.png、降噪图片/image.png

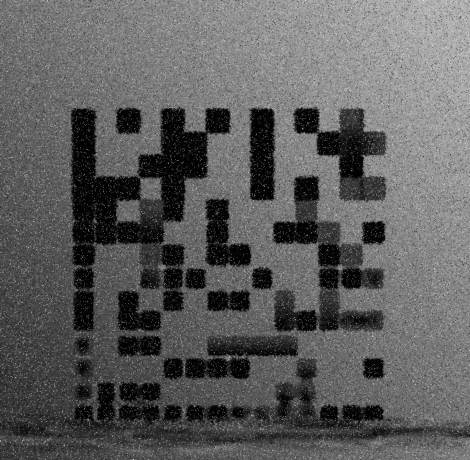

该图为 降噪_image.png（470×460）：一张带光照渐变和噪点的 Data Matrix ECC 200 码，正是 06降噪读码.hdev 用来演示"直接读读不出来 → 先降噪"的素材。

一、三条链路总览#

flowchart TD
    subgraph A["一维条码"]
        A1["create_bar_code_model"] --> A2["find_bar_code<br/>→ SymbolRegions (Region)"]
        A2 --> A3["get_bar_code_result<br/>类型/内容/角度"]
        A2 --> A4["get_bar_code_object<br/>'symbol_regions'"]
    end
    subgraph B["二维码 / Data Matrix"]
        B1["create_data_code_2d_model<br/>'QR Code' / 'Data Matrix ECC 200'"] --> B2["find_data_code_2d<br/>→ SymbolXLDs (XLD)"]
        B1 --> B3["set_data_code_2d_param<br/>'default_parameters'='enhanced_recognition'"]
    end
    subgraph C["文字 OCR"]
        C1["create_text_model_reader<br/>Mode + OCRClassifier"] --> C2["find_text<br/>→ TextResultID"]
        C2 --> C3["get_text_result 'class'<br/>get_text_object 'all_lines'"]
    end

二、一维条码#

2.1 三步骨架#

create_bar_code_model ([], [], BarCodeHandle)
find_bar_code (Image, SymbolRegions, BarCodeHandle, 'auto', DecodedDataStrings)
get_bar_code_result (BarCodeHandle, 'all', 'decoded_types', BarCodeResults)
clear_bar_code_model (BarCodeHandle)

find_bar_code (Image, SymbolRegions, BarCodeHandle, CodeType, DecodedDataStrings)

参数	说明
`Image`	输入图（期望浅底深码）
`SymbolRegions`	输出：条码所在的 Region
`BarCodeHandle`	模型句柄（第二个输入，位置别记错）
`CodeType`	码制；`'auto'` = 自动判别所有已知码制
`DecodedDataStrings`	输出：解码字符串（多个结果用元组返回）

支持的码制（CodeType 可取值）：

2/5 Industrial、2/5 Interleaved、Codabar、Code 32（由 39 转换）、Code 39、Code 93、Code 128、EAN-8、EAN-13、EAN-8 Add-On 2/5、EAN-13 Add-On 2/5、GS1-128、GS1 DataBar 系列（Omnidirectional / Truncated / Stacked / Stacked Omnidirectional / Limited / Expanded / Expanded Stacked）、MSI、PharmaCode、UPC-A、UPC-E 及其 Add-On。

正反都能读 → 一次可能返回两个字符串

官方原文：条码可以正向读也可以反向读，两者都是有效结果，因此会返回两个字符串，并在 DecodedDataStrings 里用逗号分隔。所以别把 DecodedDataStrings 当成"一个"字符串用 —— 它可能带逗号。

条码必须是\"浅底深码\"

官方原文：find_bar_code 期望浅色背景上的深色条码。遇到深底浅码（反色印刷），先 invert_image 再读，否则一个都读不出来。

2.2 取结果：`get_bar_code_result` / `get_bar_code_object`#

get_bar_code_result (BarCodeHandle, CandidateHandle, ResultName, ResultValue)
get_bar_code_object (BarCodeObjects, BarCodeHandle, CandidateHandle, ObjectName)

CandidateHandle 写 'all' 取全部，也可以写 0..n-1 指定第几个条码。

`ResultName`	返回什么
`'decoded_types'`	识别出的码制（如 `'EAN-13'`）
`'decoded_strings'`	解码字符串（不含强制校验位）
`'decoded_reference'`	含起止符与校验位的原始参考数据
`'orientation'`	条码方向角
`'element_size'`	条码元素（最窄条）尺寸
`'quality_isoiec15416'`	按 ISO/IEC 15416 评的印刷质量
`'aborted'`	`find_bar_code` 是否被中止（0 正常 / 1 超时 / 2 显式中止）

get_bar_code_object 的 ObjectName 常用 'symbol_regions'（条码区域）。

'orientation' 的单位是度，不是弧度！

官方原文：该角度以度为单位，范围 \([-180.0,\ 180.0]\)，逆时针为正；并且"读取方向垂直于条码的条纹"。这就是为什么源码里写的是 sin(rad(Rot)) —— 必须先 rad() 转成弧度。这也是本库里唯一一个"角度输出用度"的算子（orientation_region 等一律是弧度），别顺手搞混。

2.3 调参：`set_bar_code_param`#

set_bar_code_param (BarCodeHandle, 'element_size_min', 8)

参数	作用
`'element_size_min'`	条码最窄元素的最小尺寸（像素）。设了能显著减少误检、提速（01END 里设 8）
`'check_char'`	`'absent'`（假定无校验位，不校验）/ `'present'`（校验并从数据里剥离）/ `'preserved'`（校验但保留在数据里）
`'timeout'`	超时（毫秒）；超时会让 `'aborted'` 返回 1
`'composite_code'`	设为 `'CC-A/B'` 才能解 GS1 DataBar 的复合码成分

2.4 `01End13.hdev`：批量读 + 画方向箭头#

list_files ('End13', 'files', Files)
create_bar_code_model ([], [], BarCodeHandle)
for Index := 0 to |Files|-1 by 1
    read_image (Image, Files[Index])
    get_image_size (Image, Width, Height)
    find_bar_code (Image, SymbolRegions, BarCodeHandle, 'auto', DecodedDataStrings)
    * 获取中心
    area_center (SymbolRegions, Area, Row, Column)
    get_bar_code_result (BarCodeHandle, 'all', 'orientation', Rot)
    get_bar_code_result (BarCodeHandle, 'all', 'decoded_types', BarCodeResults)
    get_bar_code_result (BarCodeHandle, 'all', 'decoded_strings', string)
    * 箭头
    set_display_font (WindowHandle, 20, 'mono', 'true', 'false')
    dev_set_line_width (5)
    gen_arrow_contour_xld (Arrow, Row+sin(rad(Rot))*60, Column-cos(rad(Rot))*60, \
                           Row-sin(rad(Rot))*60, Column+cos(rad(Rot))*60, 30, 35)
    disp_message (WindowHandle, string, 'Image', Width/2, Height/2, 'green', 'false')
endfor

箭头端点为什么这么写

方向角 \(Rot\) 是"读取方向"（垂直于条纹），逆时针为正。起点 = 质心沿反方向退 60：(Row + sin·60, Column - cos·60)；终点 = 沿正方向前进 60：(Row - sin·60, Column + cos·60)。注意 Row 用 sin、Column 用 cos —— 因为角度是相对"水平图像轴"量的，跟 [[09 实战曲别针计数与角度]] 里 orientation_region 的 (Row - L·sin, Column + L·cos) 是同一套写法。

2.5 `02条码信息.hdev`：旋转鲁棒性验证#

create_bar_code_model ([], [], BarCodeHandle)
for Index := 0 to 360 by 20
    * 图片绕图像中心旋转
    rotate_image (Image, ImageRotate, Index, 'constant')
    find_bar_code (ImageRotate, SymbolRegions, BarCodeHandle, 'auto', DecodedDataStrings)
    area_center (SymbolRegions, Area, Row, Column)
    get_bar_code_result (BarCodeHandle, 'all', 'decoded_types', BarCodeResults)
    get_bar_code_result (BarCodeHandle, 'all', 'orientation', Rot)
    gen_arrow_contour_xld (Arrow, Row+sin(rad(Rot))*70, Column-cos(rad(Rot))*70, \
                           Row-sin(rad(Rot))*70, Column+cos(rad(Rot))*70, 20, 20)
    disp_message (WindowHandle, DecodedDataStrings, Rot, Row, Column, 'black', 'true')
    stop ()
endfor

rotate_image (Image, ImageRotate, Index, 'constant') 的第三个参数是角度（度），所以直接 for Index := 0 to 360 by 20 就实现了"每 20° 转一次"。这个循环是很好的鲁棒性自检：每转一次都读一次，看 DecodedDataStrings 是否恒定、Rot 是否跟着角度线性变化。

三、二维码 / Data Matrix#

create_data_code_2d_model (SymbolType, GenParamName, GenParamValue, DataCodeHandle)
find_data_code_2d (Image, SymbolXLDs, DataCodeHandle, GenParamName, GenParamValue, \
                   ResultHandles, DecodedDataStrings)

支持的 SymbolType：五种主要类型 'Data Matrix ECC 200'、'QR Code'、'Micro QR Code'、'PDF417'、'Aztec Code'；外加三种 GS1 变体 'GS1 DataMatrix'、'GS1 QR Code'、'GS1 Aztec'。（Data Matrix 的 ECC 000-140 不支持；QR 支持 Model 1 与 Model 2。）

二维码的结果是 XLD，条码是 Region

find_data_code_2d 的第 2 个输出 SymbolXLDs 是亚像素轮廓（XLD），不是 Region。想做区域运算（如 area_center）之前要先 gen_region_contour_xld 转换；反过来 find_bar_code 给的 SymbolRegions 可以直接 area_center（01End13 就是这么干的）。

3.1 `04QR码识别.hdev`#

list_image_files ('qrcode', 'default', [], ImageFiles)
create_data_code_2d_model ('QR Code', [], [], DataCodeHandle)
for Index := 0 to |ImageFiles|-1 by 1
    read_image (Image1, ImageFiles[Index])
    * 检测
    find_data_code_2d (Image1, SymbolXLDs, DataCodeHandle, [], [], ResultHandles, DecodedDataStrings)
    dev_display (Image1)
    dev_display (SymbolXLDs)
    set_tposition (WindowHandle, 100, 100)
    write_string (WindowHandle, '结果' + DecodedDataStrings)
    stop ()
endfor

3.2 `05中文读取.hdev`：中文必须设编码#

* 设置一下转码格式
set_system ('filename_encoding', 'utf8')
read_image (Image, 'QR码')
create_data_code_2d_model ('QR Code', [], [], DataCodeHandle)
find_data_code_2d (Image, SymbolXLDs, DataCodeHandle, [], [], ResultHandles, DecodedDataStrings)

中文路径 / 中文内容两个坑

① 中文文件名：read_image (Image, 'QR码') 这种中文路径，必须先 set_system ('filename_encoding', 'utf8')，否则读不进图； ② 中文内容：二维码里存了中文时，解出来的 DecodedDataStrings 也依賴这个编码设置，否则会是乱码。一句 set_system ('filename_encoding', 'utf8') 同时解决两件事，凡是路径或内容带中文就先写它。

3.3 `06降噪读码.hdev`：读不出来怎么办#

这个 hdev 演示了读不出码的排查顺序，注释里写得明明白白：

* 1.考虑算子用错了  (改算子)
* 2.图片不清晰 (图像预处理)

create_data_code_2d_model ('Data Matrix ECC 200', [], [], DataCodeHandle)
find_data_code_2d (Image, SymbolXLDs, DataCodeHandle, [], [], ResultHandles, DecodedDataStrings)

* 中值滤波
median_image (Image, ImageMedian, 'circle', 1, 'mirrored')
find_data_code_2d (ImageMedian, SymbolXLDs1, DataCodeHandle, [], [], ResultHandles1, DecodedDataStrings1)

* 开运算
gray_opening_shape (Image, ImageOpening, 3, 3, 'octagon')
find_data_code_2d (ImageOpening, SymbolXLDs2, DataCodeHandle, [], [], ResultHandles2, DecodedDataStrings2)

手段	算子	干掉了什么	代价
中值滤波	`median_image (Image, Out, 'circle', 1, 'mirrored')`	椒盐噪点（孤立的黑/白点）	保边，对"码点内部的颗粒噪"最有效
灰度开运算	`gray_opening_shape (Image, Out, 3, 3, 'octagon')`	亮的小噪点/毛刺（灰度版开运算）	会让码点边缘略微变钝，结构元别开太大
提识别率	`set_data_code_2d_param (Handle, 'default_parameters', 'enhanced_recognition')`	——	更慢，但难读的码（畸变、低对比、小尺寸）成功率明显上升

排查顺序建议（把 06 的两条注释补全成三步）

① 先确认码制没选错（Data Matrix 和 QR 长得就不一样，选错 100% 读不出）； ② 再降噪 —— 椒盐噪点用 median_image，亮噪点用 gray_opening_shape； ③ 还不行就上 enhanced_recognition（note/测量/my/二维码.hdev 里就是这么用的）。

四、OCR 字符识别#

create_text_model_reader (Mode, OCRClassifier, TextModel)
find_text (Image, TextModel, TextResultID)
get_text_result (TextResultID, ResultName, ResultValue)
get_text_object (Characters, TextResultID, ObjectName)

4.1 `create_text_model_reader` 的两个参数#

参数	取值	说明
`Mode`	`'auto'`（默认、推荐）	自动文本分割；此时必须传 `OCRClassifier`，且能处理任意字号的文本
	`'manual'`	手动分割；忽略 `OCRClassifier`，但必须用 `set_text_model_param` 自己设字符高宽。适合"极性局部剧烈变化"（如刻印/反光字符）或"没有合适的分类器"
`OCRClassifier`	见下	必须是 CNN 或 MLP 分类器，强烈建议带拒绝类（`_Rej`）

分类器文件名的命名规律（本轮源码里出现了 4 个）：

文件名	拆解
`Universal_0-9A-Z_Rej.occ`	`Universal`（通用字体）+ `0-9A-Z`（字符集：数字+大写字母）+ `Rej`（带拒绝类）+ `.occ`（CNN 分类器）
`Universal_A-Z+_Rej.occ`	字符集 = 大写字母 + `+`
`Pharma_0-9A-Z_Rej.omc`	`Pharma`（医药字体）+ `.omc`（MLP 分类器）
`Document_0-9_Rej.omc`	`Document`（文档字体）+ 只有数字

.occ = CNN，.omc = MLP

后缀区分分类器类型：.occ 用 read_ocr_class_cnn 读，.omc 用 read_ocr_class_mlp 读。直接把文件名当字符串传进 create_text_model_reader 即可（HALCON 会从标准目录找）。 _Rej 表示带拒绝类 —— 遇到不认识的字会拒识而不是硬猜一个错字，工程上强烈建议用。

4.2 `06字符识别.hdev`#

* 06,OCR字符识别
read_image (Image, 'ocr/article_label_01.png')
dev_get_window (WindowHandle)
dev_set_draw ('margin')
* 画一块区域
draw_rectangle2 (WindowHandle, Row, Column, Phi, Length1, Length2)
gen_rectangle2 (Rectangle, Row, Column, Phi, Length1, Length2)
* 抠出来
reduce_domain (Image, Rectangle, ImageReduced)

* 创建测量句柄
create_text_model_reader ('auto', 'Universal_0-9A-Z_Rej.occ', TextModel)
* 运行测量句柄
find_text (ImageReduced, TextModel, TextResultID)
* 获取字符结果
get_text_result (TextResultID, 'class', ResultValue)
* 获取识别到的区域
get_text_object (Characters, TextResultID, 'all_lines')
dev_clear_window ()
dev_display (Image)
dev_display (Characters)

OCR 之前先 reduce_domain 限定 ROI

跟 [[14 模板匹配形状匹配]] 抠模板一个道理：先用 draw_rectangle2 + gen_rectangle2 + reduce_domain 把只含文字的那一块圈出来，既提速又避免把旁边的图案误当成字符。别整幅图丢给 find_text。

4.3 `note/测量/my/OCR识别.hdev`：换分类器 + 设字符高度#

create_text_model_reader ('auto', 'Universal_A-Z+_Rej.occ', TextModel2)
create_text_model_reader ('auto', 'Pharma_0-9A-Z_Rej.omc', TextModel)
find_text (ImageReduced, TextModel, TextResultID)
get_text_result (TextResultID, 'class', ResultValue)
get_text_object (Characters, TextResultID, 'all_lines')

* 第二章图换了思路：显式设字符高度
create_text_model_reader ('auto', 'Universal_A-Z+_Rej.occ', TextModel1)
set_text_model_param (TextModel1, 'min_char_height', 'auto')
find_text (ImageReduced1, TextModel1, TextResultID1)

set_text_model_param (TextModel, 'min_char_height', 'auto' | 数值) 用来限制"最小字符高度"，能过滤掉画面里比目标文字小得多的噪声块；'auto' 表示交给 HALCON 自己判断。

五、坑位清单#

读码与 OCR 十二坑

'orientation' 的单位是度（范围 −180~180，逆时针为正），全库独一份；用之前记得 rad()。
条码期望"浅底深码"：深底浅码必须先 invert_image。
条码结果 = Region，二维码结果 = XLD：area_center 只能直接吃前者。
正反都能读 → DecodedDataStrings 可能是"两个串用逗号分隔"，别当单个串解析。
中文路径 / 中文内容：先 set_system ('filename_encoding', 'utf8')。
码制别选错：'auto' 会试遍所有码制（慢），已知码制就写死；Data Matrix 与 QR 完全不同。
Code32 要用 Code 39 读，再用 convert_decoded_string_code39_to_code32 转。
句柄要 clear：clear_bar_code_model / clear_data_code_2d_model / clear_text_model + clear_text_result，循环里反复 create 会吃内存。
create_bar_code_model ([], [], Handle) 的两个空元组不是摆设 —— 那是 GenParamName / GenParamValue，调 'check_char' 之类就在这里或 set_bar_code_param 里给。
Mode='auto' 必须给 OCRClassifier；Mode='manual' 会忽略它、但必须自己设字符高宽。
OCR 前先 reduce_domain 圈 ROI，别整幅图丢进去。
素材路径要重改：03获取条码区域.hdev 用的是 HALCON 示例目录 'barcode/code39'；note/测量/my/二维码.hdev 用的是 D:/Users/21632/Downloads/... 绝对路径 —— 换机器都得改。
set_tposition + write_string / disp_message (200000, …) 是老写法，新版一律用 dev_disp_text (Text, 'window', Row, Column, Color, [], [])。

六、自检#

Question

一维码 / 二维码 / OCR 三条链路的"建模型—执行—取结果"算子分别叫什么？
find_bar_code 和 find_data_code_2d 输出的区域类型有什么不同？各自怎么取质心？
get_bar_code_result (…, 'orientation', …) 返回的单位是什么？范围？源码里为什么要 rad(Rot)？
条码是"深底浅码"时该怎么办？为什么？
中文文件名读不进来，该怎么解决？中文内容乱码呢？
element_size_min、check_char、timeout 三个参数分别管什么？
读不出二维码时，06降噪读码.hdev 给的排查顺序是什么？median_image 与 gray_opening_shape 各去掉什么？
Universal_0-9A-Z_Rej.occ 这个文件名每一段分别代表什么？.occ 和 .omc 的区别？
create_text_model_reader 的 Mode 取 'auto' 和 'manual' 各有什么强制要求？
为什么 OCR 之前要先 reduce_domain？
